一、概 述
很多燃氣廠工廠負責動力介質數據的計量工作，其中動力介質主要包括高爐煤氣、焦爐煤氣、轉爐煤氣和混合煤氣等。傳統的動力計量系統數據計量方法是把介質的物理參數經變送器轉換成統一的電信號，再由顯示記錄儀表加以顯示和記錄。數據管理部門把儀表記錄的數據曲線和累積數據收集后，統計、分析形成數據報表提供給決策部門。因數據量大，工作繁雜，再加上儀表的記錄誤差、數據統計和分析中的人為因素等，原來的動力計量數據管理工作已不適應現代化生產和企業管理要求。隨著企業信息化不斷推進，對企業內部采集和傳遞計量數據的要求越來越高，計算機技術在工業生產中的應用越來越廣泛，用計算機管理來代替人工進行數據統計和分析等數據管理工作已成為必然。力控動力計量數采系統能夠很好地解決這個問題。
二、動力介質工藝概況
動力介質種類較多，工藝各不相同。
煤氣系統包括高爐煤氣、焦爐煤氣、轉爐煤氣和混合煤氣等。
三、系統實現目標
1、以計算機、網絡及軟件為手段，建立燃氣廠穩定可靠、覆蓋有效區域的分布式生產實時數據管理系統，建立生產實時/歷史數據庫及其管理系統。
2、該分布式實時生產數據管理系統是一個開放式的、應用規模可自由伸縮的系統。
3、通過實時數據庫的壓縮功能，全部過程數據的歷史趨勢可以保存10年以上。
四、系統功能

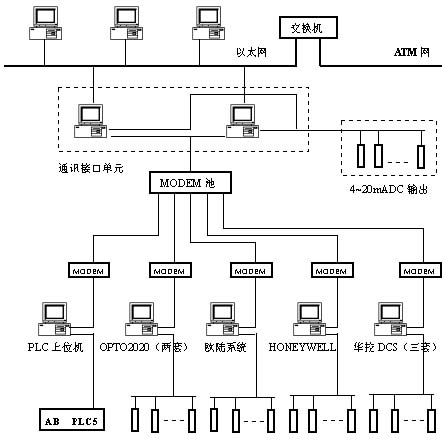

數據采集管理系統在全公司計算機綜合信息管理系統中處于最底層，負責采集生產裝置自動控制系統中的生產實時數據，并將數據傳輸到調度室監控系統主機上，通過圖形畫面顯示輸出。該系統具有趨勢、報警、查詢等功能，使調度人員在調度室內了解全廠各分布區域的生產情況，進行調度管理，也為今后建立全公司綜合信息管理，實現無紙辦公和決策信息支持打下基礎。系統拓撲圖如下：
該系統可實現以下功能：
1、數據采集功能
生產過程自動控制系統數據采集、計量數據采集等。自動化設備有以下幾種：AB的PLC系統、OPTO22系統、歐陸系統、HONEYWELL公司的DCS 9100E等等。采用力控監控組態軟件，對實時過程數據進行采集。
2、生產數據實時顯示、運算、存儲功能
(1)采用圖形界面，可根據用戶的需要創建總貌圖、流程圖、工框圖、趨勢曲線圖、儀表棒圖、報警畫面，實時顯示現場生產數據。各畫面之間可方便的進行切換。
(2)對現場數據進行運算處理，根據用戶需要統計計算現場原始生產數據，并通過各種形式實時顯示。
(3)現場生產數據定時存儲，可根據用戶需要設定間隔時間，存儲現場生產數據。可保持十年以上的歷史數據和報警信息。
3、查詢功能
形成歷史數據庫可方便的進行分類查詢
(1) 單元數據查詢
(2) 實時生產數據查詢、監測
(3) 各類歷史數據查詢
(4)生產實時趨勢、歷史趨勢查詢
4、報表打印功能
可根據用戶的具體要求自動生成和打印各種報表，包括
（1）生產日報
（2）生產情況月報
提供數據管理決策的依據，以便數據管理部門或決策者分析能源使用情況。并可隨時更改報表格式、數據構成、采樣間隔等參數。
5、報警功能
具有聲音、圖像等多種報警手段，并提供歷史報警查詢。
五、系統可擴展功能
1、數據共享功能
生產裝置實時數據庫是生產實時信息系統的核心，力控軟件具有技術先進、功能齊全、性能穩定的特點。在實時數據庫的支持下，經授權的公司領導及管理人員能夠在個人工作站上實時查看裝置運行情況，可瀏覽動態實時工藝流程圖、歷史趨勢、實時趨勢、生產報表、裝置操作記錄等生產信息。
(1)Web Server
在使用標準瀏覽器時，為使網絡上各工作站能實時監視生產過程，實時數據庫須具有Web Server功能。力控的Web Server提供一個訪問裝置生產數據的公共入口，支持標準瀏覽器如IE、Navigator等。通過Web Server，在瀏覽器上可查看所有裝置的動態流程圖，其效果如同各裝置中控室的操作站。另外Web Server提供安全機制，限制對過程控制的任何操作與修改，保證現場安全生產。
(2)通用大型關系數據庫接口
為了配合下一步實現生產過程自動化與管理系統、辦公自動化系統的有機連接，使管理層合理利用信息資源，把龐大的生產過程信息、企業內部管理信息、外部環境信息快速分類、統計、分析，為決策層提供必要的依據，需要開發過程數據與關系數據庫的接口程序。實現此接口功能，就可以實現過程控制信息進入管理信息流的目標，進而實現把生產信息、原料消耗、過程產品產量、產品產量、能源消耗量、設備狀態等科學地分類，提供給管理層數據庫，減少人為干預，提高管理層數據庫的準確性。把管理層的生產作業調度指令、生產計劃、能耗指標等快速準確地反映到生產過程控制層。通用大型關系數據庫接口程序需要支持ODBC協議標準、具有實時數據接口、歷史數據接口。
2、遠程瀏覽功能
該分布式實時生產數據管理系統可構建基于internet、符合Browser/Server結構，可支持異地訪問、在用戶端通過普通瀏覽器就可以訪問。使決策者在任何地區、任何國家都可以訪問生產實時信息。
