一、概述
目前國內外對垃圾處理主要有焚燒、填埋、堆肥以及綜合利用等方式。其中, 垃圾衛生填埋因相對費用較低、技術比較成熟、管理方便等優點成為我國現階段采用較廣泛的處理方式。在城市垃圾衛生填埋過程中，由于垃圾的分解以及降水、地表水、地下水滲透、灌溉、液體廢棄物等綜合因素作用，產生了垃圾滲瀝液。為防止垃圾滲瀝液對環境造成二次污染，需對其處理后方可排放。由于滲瀝液的水質水量具有復雜、多變的特點，在城市垃圾日益增長、垃圾衛生填埋處置任務日益緊迫的情況下，尋求技術經濟合理的處理方式與工藝、技術顯得尤為重要。
二、垃圾滲液處理工藝介紹

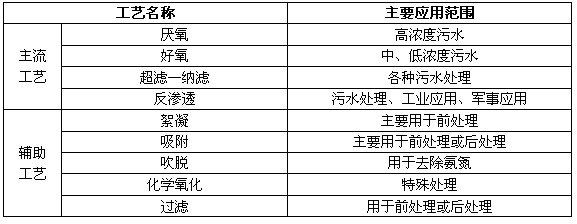

目前國內外滲濾液的處理工藝有生物處理、物化處理、土地處理等多種。一般情況下須將兩種以上處理技術合理組合, 處理后的滲濾液才能達標排放。下表所示為常用垃圾滲濾液處理工藝。
三、垃圾滲濾液處理實時監控系統設計
3.1系統要求
現代化的垃圾滲濾液處理實時監控系統需要實現管理與控制一體化，辦公自動化。控制系統不僅與下層控制設備有良好的接口，而且與上層管理系統集成的接口，具有可擴展性。
動態流暢的現場流程顯示畫面，能夠讓現場工作人員實時了解垃圾滲濾液處理流程中各個水質情況、進出水電導率、pH值、液位、流量、壓力、溫度、各個設備的運行狀態等實時數據。同時具備強大的數據處理能力，具有故障報警、事件處理、用戶權限管理機制。監控系統具有遠程管理現場設備的功能。
整套系統具備可靠的冗余與容錯功能，加強系統的可靠性，使整個系統能夠長時間無故障運行。并且所有數據都可以上傳到上級環保中心，實現數據匯總歸檔。
3.2系統架構
根據上述要求系統可分為現場采集監控層和環保監測中心數據匯總及遠程設備管理層。系統架構圖如圖1所示。

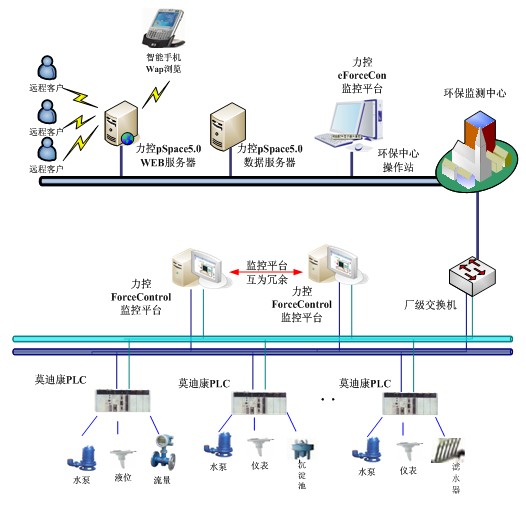

圖1 系統架構圖
3.3現場采集監控層
根據工藝流程和監控要求，每個子站PLC共需要128點輸入，其中開關量98點、模擬量30點；28點開關量輸出，共156點。控制主機的下位機采用了Modicon TSX Premium系列中型PLC，其中64點開關量輸入模塊2塊，16點模擬量輸入模塊2塊，32點開關量輸出模塊1塊。系統選用了8槽無擴展式機架（帶電源）。該系列PLC為模塊化結構，系統配置靈活，功能強大，便于擴充，完全滿足控制要求。
現場數據采集及監控畫面的展示采用力控監控組態軟件ForceControl。ForceControl與Modicon PLC通過冗余的以太網網絡進行數據交互，保證了數據完整性，力控軟件把采集的實時數據進行分析處理，按照工藝的要求以動態畫面或曲線報表的形式進行顯示。
力控ForceControl支持主流的DCS、PLC、DDC、現場總線、智能儀表等1000多種廠家設備的通訊；支持大多數環保儀表設備的數據采集，并支持相關污染源數據歷史存儲，方便查詢，支持環保212標準上傳。

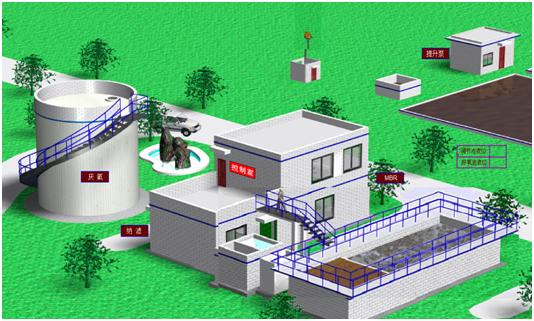

圖2 廠區平面圖
圖3 復合厭氧處理流程畫面

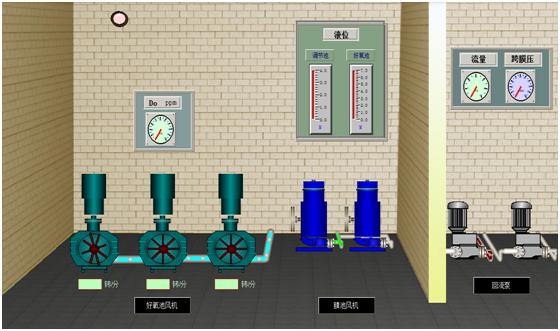

圖4 MBR處理流程畫面

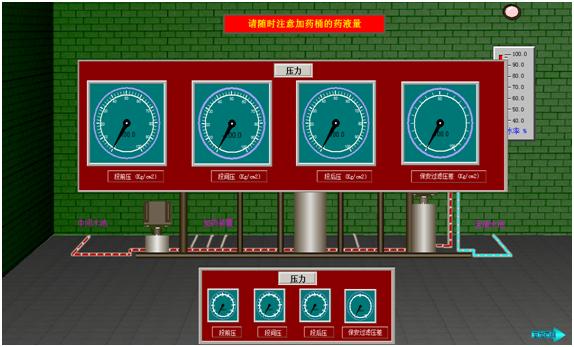

圖5 納濾處理流程畫面

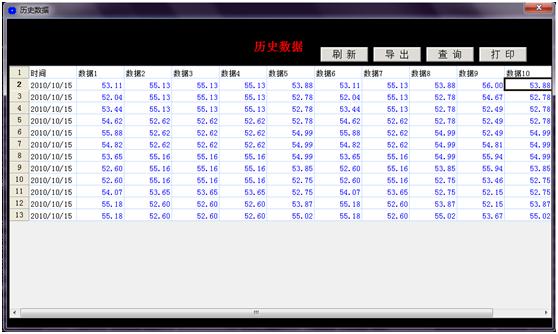

圖6 報表顯示畫面

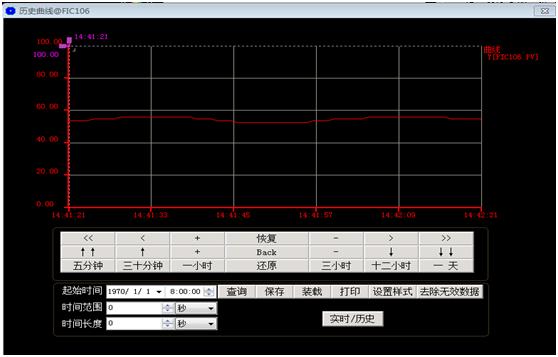

圖7 趨勢曲線畫面
3.4數據匯總及遠程設備管理層
環保數據一般需要保存三年以上的時間以備待查，目前環保信息中心多數采用的是關系數據庫SQLServer、Oracle配以磁盤陣列的形式進行存儲。當數據量小的情況下，弊端不明顯。然而一旦數據量大到了一定的程度，占用磁盤空間大，查詢速度緩慢等弊端顯現，往往讓人感到無法忍受。針對此類問題，環保中心配備力控企業級實時歷史數據庫pSpace作為數據匯總平臺，它是一個高性能、高速度、高吞吐能力、可靠性強、跨平臺的開放式實時歷史數據庫系統。產品為完全的分布式結構，可任意組建應用模式，支持C/S和B/S應用，它可以提供豐富的企業級信息系統客戶端應用和工具；大容量支持企業級應用，內部實現高數據壓縮率，可實現大量存儲歷史數據，靈活的擴展結構可滿足各種需求，具備廣泛的安全性和可跟蹤性。
數據平臺支持遠程部署，可以在線修改參數，適合多人協作開發，構建典型的分布式應用，可以同步構建歷史站、事件服務器、報警服務器等多種應用模式。專門配備了遠程部署服務器以及遠程部署客戶端工具。

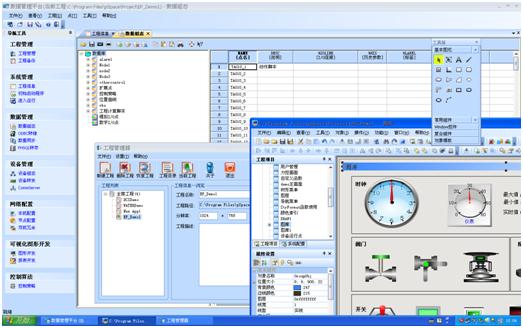

遠程部署功能
通過該平臺可實現采集和上傳現場設備運行數據，變量監控、參數設置，同時提供數據庫存儲現場設備運行歷史數據。管理人員可通過web頁面瀏覽現場設備運行狀態數據、歷史數據，并通過分析形成多種報表。另外平臺還支持運行數據以指定存儲形式提供給監控中心端，維護和分析處理工作站數據，可同時實現上千個TCP連接的統一接入和管理。
四、小結
以力控監控組態軟件eForcecon、實時歷史數據庫pSpace為系統平臺，結合垃圾處理填埋過程中滲液處理的工藝要求，實現了實時監控垃圾滲夜處理、遠程部署管理處理設備以及環保數據與環境管理部門無縫集成，降低了垃圾滲夜處理過程中生產維護與管理的成本。
