系統概述

將天然氣從生產（接收）地輸送到消費地的過程稱之為天然氣輸送。在陸地上，管道輸送占據了主導地位。輸氣管道工程由輸氣管道，輸氣站場及輔助生產設施組成，根據用戶情況和管線距離，輸氣管道設有壓氣站、分輸站、計量站和清管站等。通過分輸站（計量站）將天然氣調壓后輸往城鎮配氣管網或直接輸往用戶。

系統設計

本項目中各個現場控制端均配備羅克韋爾公司的AB PLC作為現場控制器，通信協議遵循AB自有協議，同時配有標準Modbus協議設備及其他通信協議設備。
通信方式采用冗余的10/100Mbps 快速交換式以太網網絡，其冗余的架構設計使得系統整體網絡安全性能得以提升。監控中心數據平臺采用美國OSI Software公司的PI實時數據庫，負責處理、存儲、管理從輸配管網各站點傳送來的實時數據，同時又為網絡中的其它服務器和工作站提供實時數據。
按照系統要求，PI實時數據庫只提供電力104規約接口，這就要求各個站點與監控中心之間數據通信需要進行協議轉換，才能實現數據交互。

系統架構

根據項目要求在每個現場控制端均配備pFieldComm工業通信網關一臺。網關中內置多種通信協議，可根據現場控制端的設備通信協議要求采集數據，再轉換成監控中心數據平臺PI實時數據庫要求的電力104規約，實現數據交互傳輸。

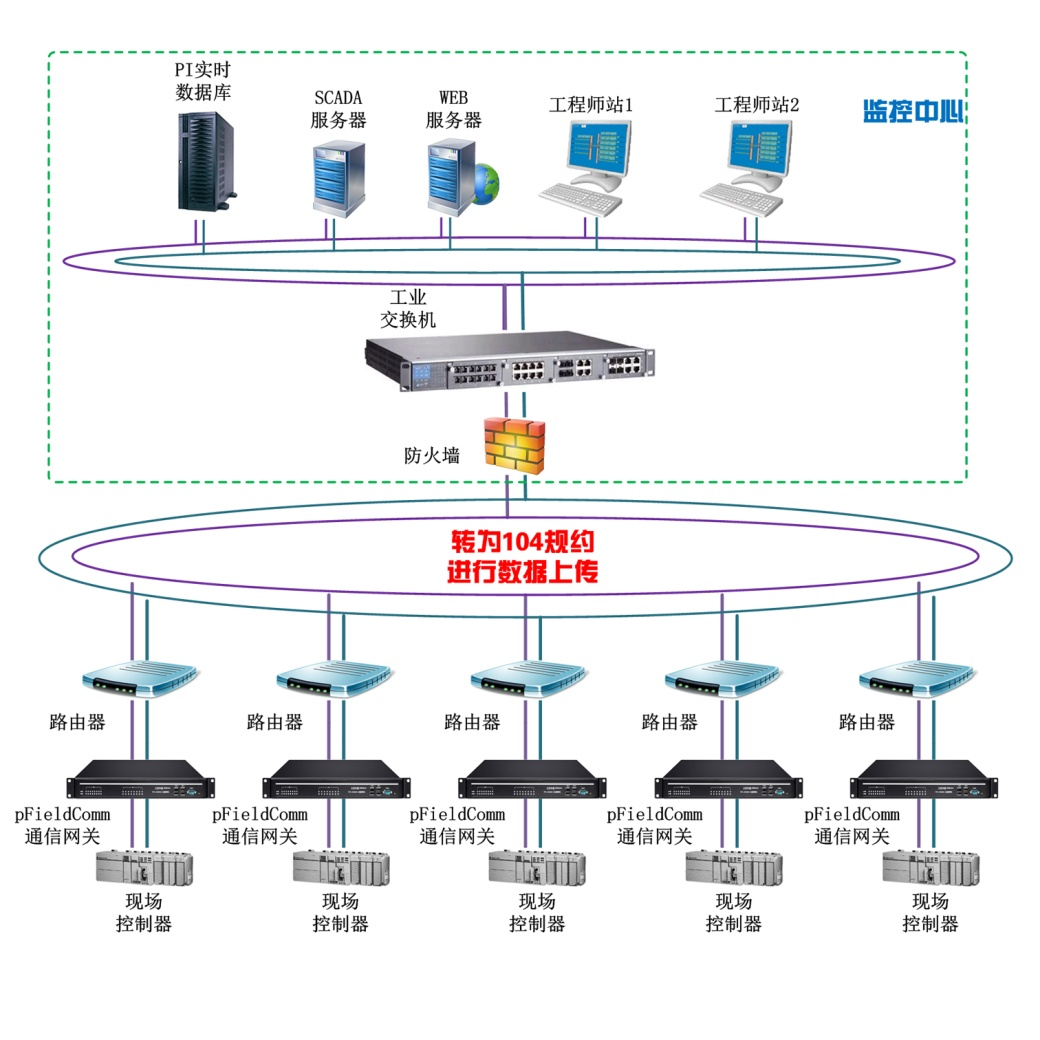

系統架構如右圖所示：

功能特點

采用高性能的嵌入式計算平臺
多種采集和轉發規約

1、采用高性能的嵌入式計算平臺

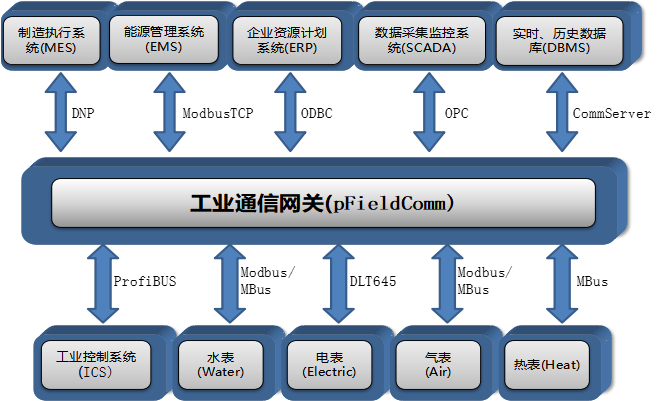

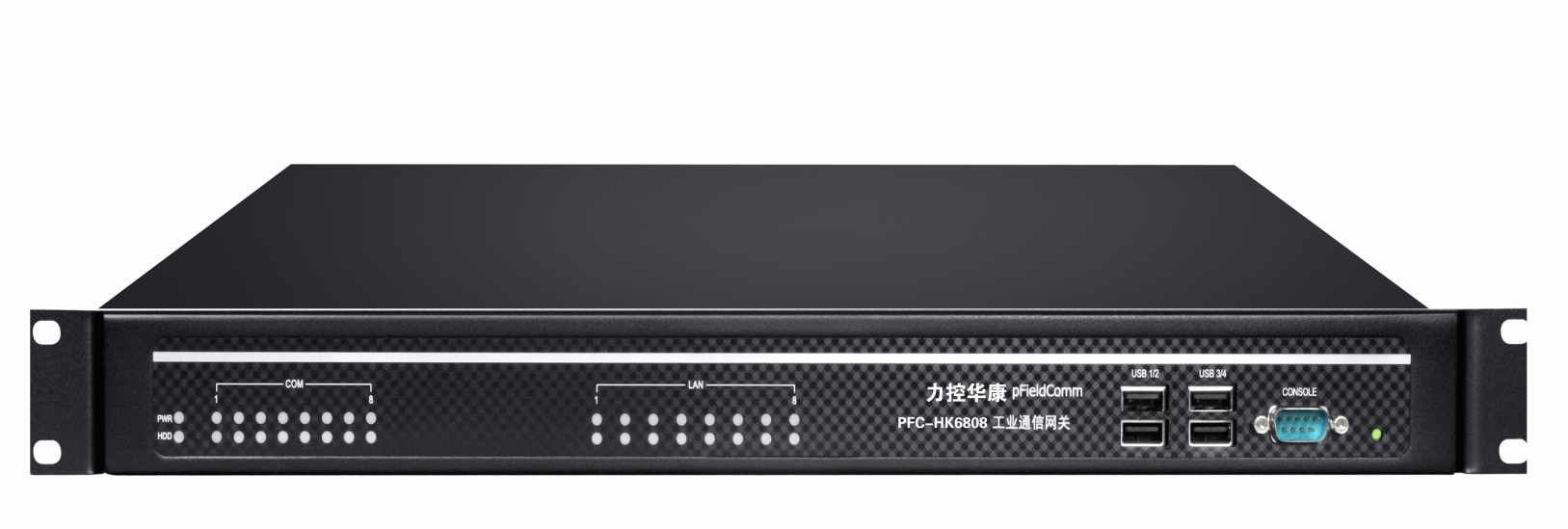

pFieldComm系列嵌入式工業通訊網關采用高性能的嵌入式計算平臺，可以實現采集多個不同子系統的數據，進行數據集中匯總、分類和預處理，并對多個上級調度等平臺系統進行數據轉發。可作為分布式數據采集裝置、工業協議轉換網關、電力通訊服務器或通訊前置機等使用，廣泛適用于SCADA、工業自動化、電力自動化和智能交通等行業。

2、多種采集和轉發規約

pFieldComm帶有多種采集和轉發規約，同時可提供對國內國際主流平臺軟件系統，如ForceControl / InTouch / iFix / PI / PHD等的底層通訊接口，支持多級冗余通訊調度機制。其內置的實時數據處理引擎和相關控制與運算引擎，可方便的進行系統應用擴展，從而構成各種無人值守站和“黑匣子”為系統長久的數據分析提供可靠真實的數據平臺。

應用總結

pFieldComm工業通信網關是對傳統PLC 系統在遠傳和分布式應用的產品補充，可提供更強的數據處理和通訊能力，將設備種類繁多、協議多樣的數據進行整合，在本項目中，實現了各類信息的集中采集、匯總，為“西氣東輸、西油東送”提供了重要的基礎保障。
